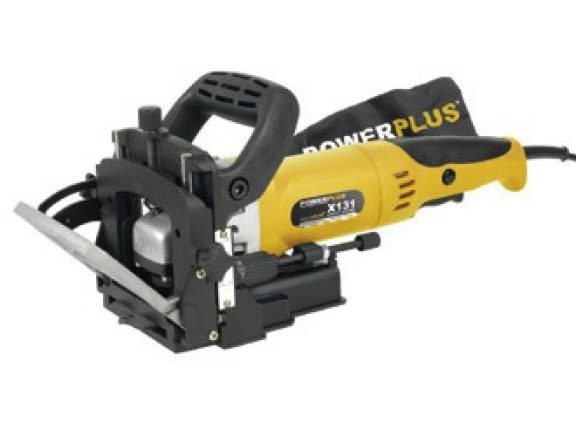

Réaliser un assemblage à mi-bois à l'aide d'une fraise à lamelles

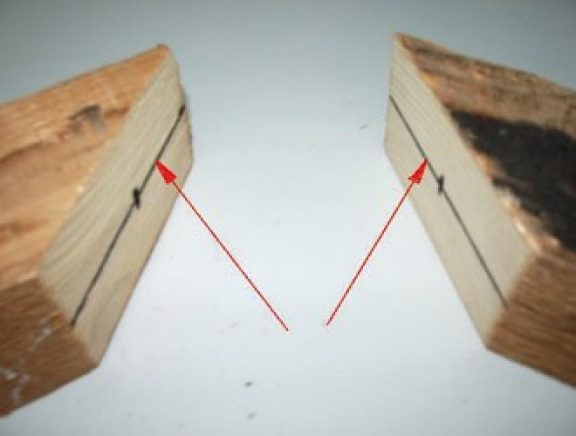

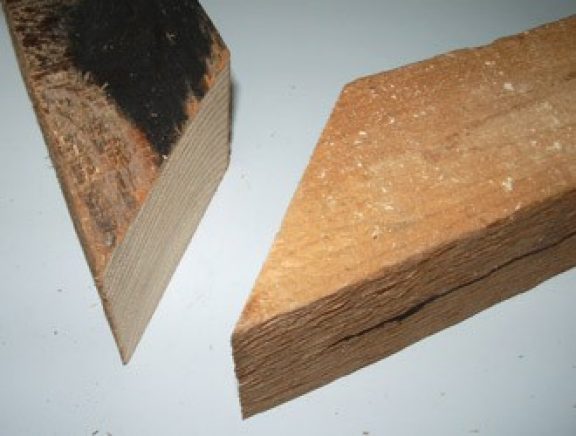

Avant de commencer à utiliser la fraise à lamelles, tracez les contours des pièces. Marquez sur les deux pièces l'emplacement de la cheville plate, afin de pouvoir les assembler ensuite avec précision.

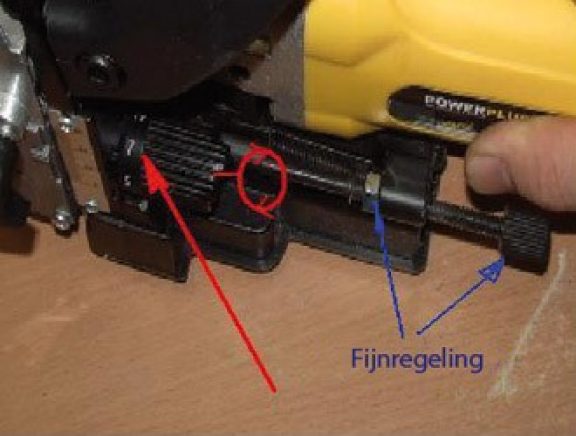

Réglez la profondeur de fraisage en fonction de la taille de la cheville plate à l'aide du bouton de réglage numérique et du réglage fin. Le réglage fin permet de régler correctement la position zéro : en position 0, la fraise doit être alignée avec le bord de l'appareil.

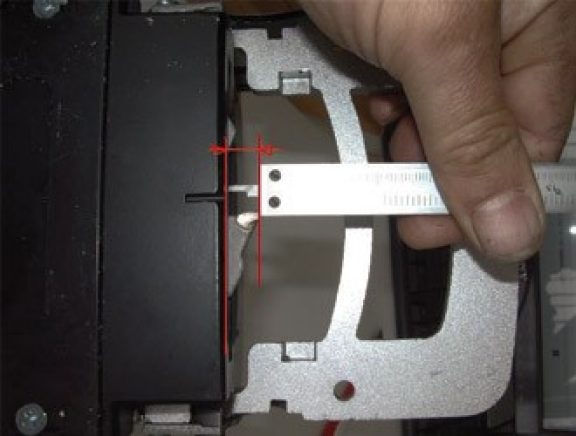

Pour une cheville plate de 20 mm, fraisez deux rainures de 10 mm de profondeur. Réglez le bouton de réglage numérique sur 7 et utilisez le bouton de réglage fin pour régler la profondeur de fraisage à 10 mm.

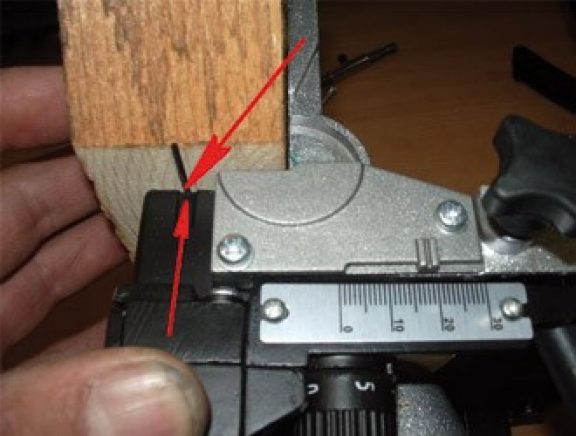

Placez l'appareil sur la pièce à usiner et utilisez le réglage en hauteur pour aligner précisément la rainure latérale sur le repère.

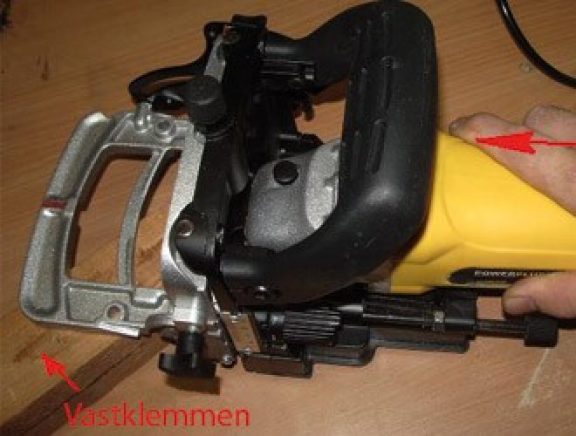

Fixez la pièce à usiner, placez la fraise à lamelles dessus et mettez l'appareil en marche. Approchez-le ensuite lentement de la pièce jusqu'à ce que la fraise atteigne la profondeur réglée.

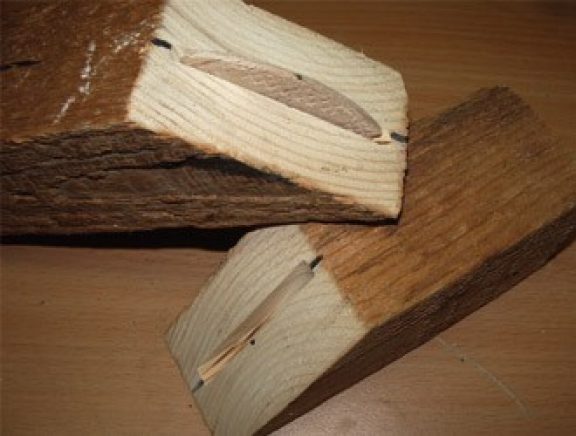

Préparez les deux pièces à assembler de la même manière.

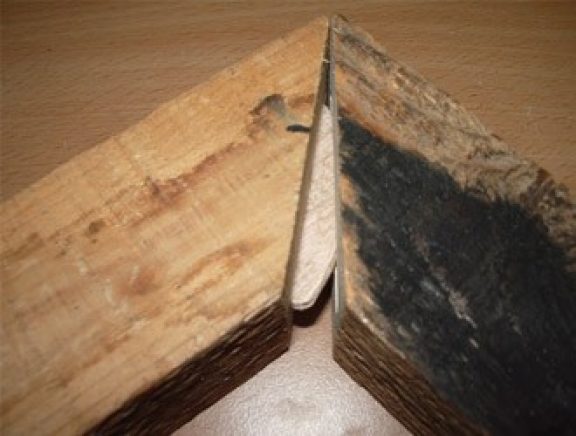

Pour finir, appliquez de la colle dans les rainures fraisées et insérez la cheville plate dans l'une des pièces. Assemblez les deux pièces, serrez l'assemblage à onglet à l'aide d'outils de serrage et laissez sécher la colle. La cheville plate absorbe l'humidité de la colle, se dilate et assure ainsi un assemblage solide.
