Vous souhaitez disposer d’une alimentation électrique supplémentaire dans votre abri de jardin, votre espace de loisirs ou votre annexe ? Un tableau électrique supplémentaire peut alors être nécessaire. Dans cet article, découvrez étape par étape comment installer un tableau électrique. Nous utilisons un tableau précâblé : il permet de gagner du temps, mais offre moins de liberté qu’un tableau vide à composer soi-même.
Attention ! Coupez toujours le courant avant de commencer les travaux.
Dans cette vidéo, découvrez comment raccorder facilement un tableau électrique supplémentaire et travailler en toute sécurité.

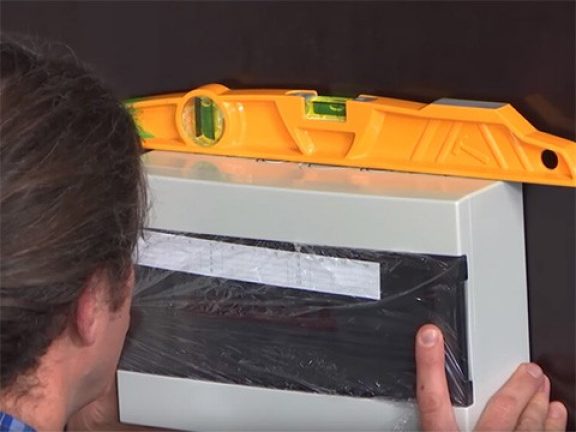

Ouvrez le tableau électrique afin de le fixer. Placez-le à l’endroit où les conduits électriques se rejoignent et installez-le à environ 1,5 mètre de hauteur afin qu’il reste facilement accessible.

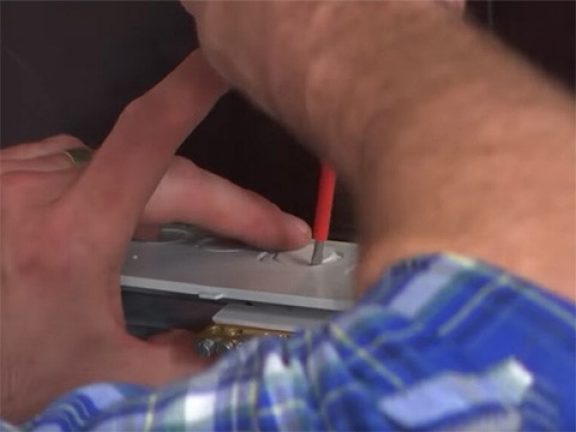

Ouvrez le passage de câbles situé en bas ou en haut du tableau électrique, selon l’endroit par lequel arrivent les fils électriques. Agrandissez l’ouverture si nécessaire, mais veillez à ce qu’elle soit plus grande que la goulotte afin de pouvoir réaliser une finition soignée.

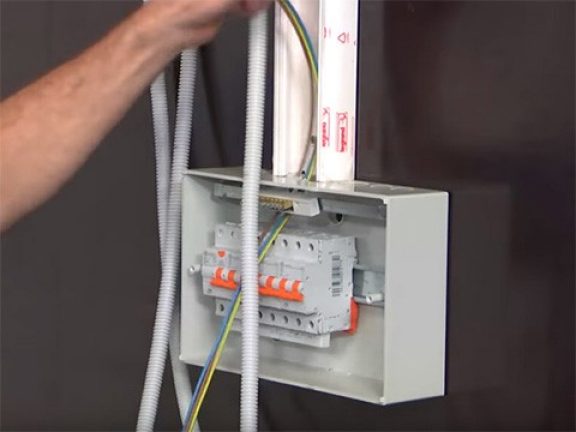

Fixez la goulotte jusqu’au tableau électrique et veillez à ce qu’elle s’aligne correctement avec le passage de câbles. Faites passer les fils électriques dans la goulotte jusqu’au tableau. Retirez la gaine jusqu’à l’intérieur du tableau électrique et faites passer les conducteurs par l’ouverture. Sont-ils trop longs ? Raccourcissez-les.
Conseil ! Lors de l’installation du tableau électrique, étiquetez les conduits et les disjoncteurs afin de savoir immédiatement, par la suite, quel câble correspond à quel circuit.
Faites passer les conducteurs par l’arrière jusqu’à l’interrupteur différentiel. Utilisez éventuellement une pince à bec fin. Vous souhaitez conserver un peu de jeu ? Formez alors une petite boucle, par exemple à l’aide d’un tournevis, afin de garder suffisamment de fil pour effectuer le raccordement.

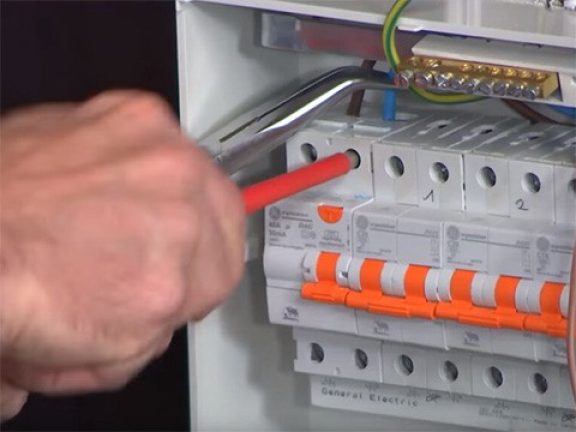

Coupez la longueur excédentaire à l’aide d’une pince coupante diagonale et dénudez les fils avec une pince à dénuder. Raccordez les conducteurs à l’interrupteur différentiel : le brun à gauche et le bleu à droite. Serrez-les à l’aide d’un tournevis.

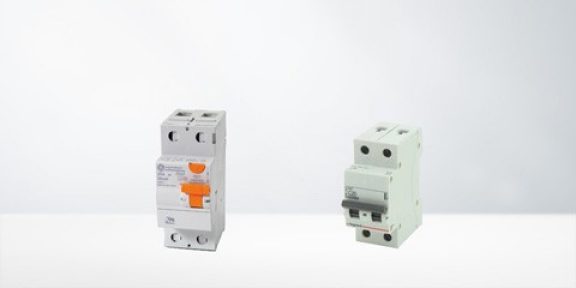

Procédez de la même manière pour les disjoncteurs. Veillez à ce que tous les fils de terre jaune et vert soient solidement fixés dans le bornier de terre. Dans un tableau électrique précâblé, ce raccordement est déjà prévu. Si vous utilisez un tableau vide, vous devez installer vous-même la barrette de raccordement.
Protégez les vis à l’aide de capuchons et vérifiez qu’aucune partie en cuivre n’est visible. Assurez-vous également que toutes les vis sont bien serrées.

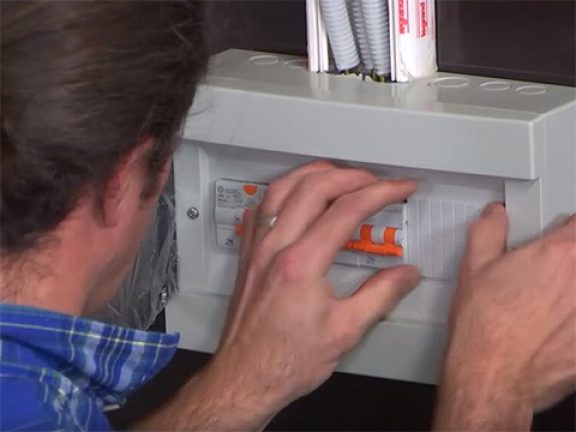

Replacez le panneau avant sur le tableau électrique et couvrez les modules inutilisés à l’aide de caches.
Attention ! Après toute extension importante de votre installation électrique, un nouveau contrôle est obligatoire.
Vous trouverez facilement en ligne ou en magasin tout ce qu’il vous faut pour installer un tableau électrique supplémentaire.

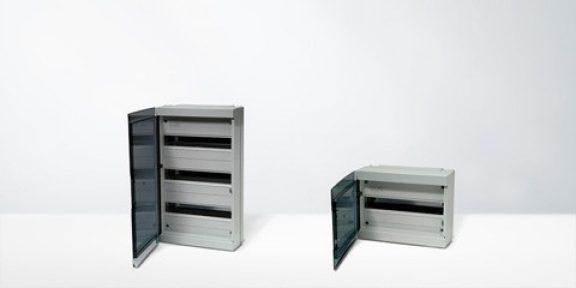

Choisissez d’abord le type de tableau électrique adapté à votre extension :

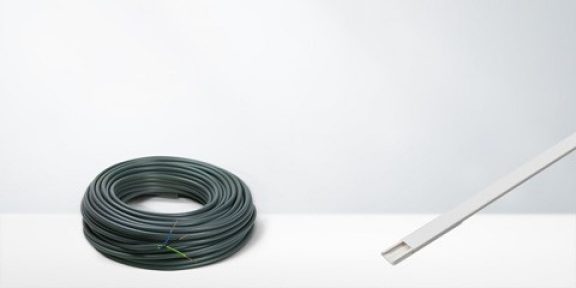

Dissimulez soigneusement les câbles menant au tableau électrique dans une goulotte. Les goulottes sont disponibles en différentes dimensions et couleurs.

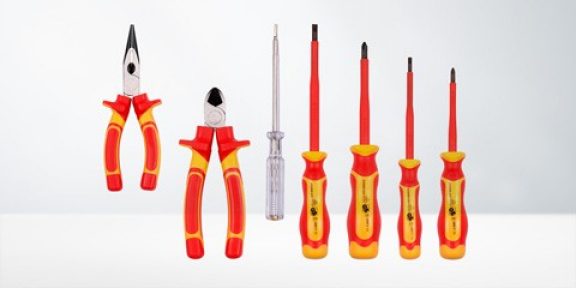

Utilisez des outils adaptés au travail, comme des pinces coupantes, des pinces à dénuder et des tournevis.
Attention ! Pour les travaux électriques, utilisez toujours des outils spécialement isolés. Ils résistent à des tensions allant jusqu’à 1 000 V et se reconnaissent à leur poignée jaune et rouge.
